Cara Mengatasi Sound Speaker Aktive  kadang speker bunyi kadang tidak  kalau Speaker Di tekan di tengah baru bisa bunyi lagi Sering kali kita temukan speker aktive speker Bass nya kadang bunyi kadang tida,,, jika speaker di tekan/tindis bagian tehah speaker, Speaker tersebut bisa bunyi lagi.. kalau di lepas..kadang bunyi kadang tidak Cara Mengatasinya Cukup Mudah...Lepas Baut speker.. kemudian angkat speaker keluar dari Box coba perhatikan gambar di bawah ... itu yang saya tanda anak panah adalah kabel jumper antar spul speaker dan terminal speaker coba solder Ulang semua ujung kabel jumper Tersebut  dari Spul speaker dan solderan di terminal speaker setelah di solder... hasilnya.. speaker sudah bunyi normal kembali tampa ada bunyi yang terputus putus  jika ada masukan tambahan.. silahkan komentar di kolom bawah... sekian dan salam sukses

TV LCD 32 INCH MERK COOCAA Gejala Mati Total akibat kena petir Setelah Casing sy Buka... Pengecekan langsung di bagian PSU.. Sy Chek mulai dari Fiuse, dioda dan Fet nya.... hasil pengecekan..sy temukan Fet dengan Seri K3673 dalam keadaan mati... posi sis Fet nya persis pada gambar di bawah.. dan gambar di bawah.. posis fet di bagian bawah pcb sy coba ganti fet nya..tapi sayang sy tidak punya stok dengan seri tersebut... jadi saya paseng fet jenis seri lain..yaitu 7N65C yang umum di pake pada regulator TV Polytron jenis tabung walaupun Nomor serinya berbeda  tapi Kerakter Fet nya sama...Setelah pergantian Fet.. sy chek salah sat tegangannya ternya sudah ada 12v... setelah yakin semua teg normal..baru saya pasang kabel sambungn ke Main Board tv... kemudian sy test... clingggg... hasilnya sempurna... terima kasih Atas kunjungannya. Jika ada pertanyaan atau Masukan tambahan... silahkan berkomentar di bawah...Salam Sukses

Kerusakan Suara tv Bunyi Kresek kresek atau suara kadang langsung keras kadan  juga lama baru ada suara Sedikit Info tentang IC Prosesor atau IC tonekontrol dgn tipe  LV1116 biasanya di pake pada TV lg, sanyo dan lain2, ini Dari hasil Exprimen sy dan hasilnya Berhasil Kerusakan yg sering di timbulkan dari kerusakan ic  LV1116  adalah Suara timbul tengelam. suara kresek kresek, suara hilang kadang ada., suara langsung besar sendiri dan kadang tidak ada suara sama sekali.. bagi rekan rekan Yg tinggal jauh dari Kota atau sukar mendapatkan Part Lv1116  sy ada sedikit Trik/solusi untuk mengatasi hal tersebut.. Caranya.. Potong jalur dari pin 14 dan 23 ic  LV1116  yg ke Amplifair kemudian sambung kedua ujung yg di potong tadi yg yaitu jalur yg menuju Amplifair kemudian sambung ke PIN 2 dan 35... setelah selesai... masuk servis mode.. ubah pilihan suara.. ke MONO sermot tv LG tekan tahan tombol MENU di TV kemudian Tekan Tahan Tombol Menu di Remot selama 3 dit...

tv LG 21 inch... croma LG631, Vertikal LA78040 dan reg STR 6753.. Gejala... jika tampa gambar ..layar ok..tapi kalau ada input gambar..layar langsung bergaris garis,,baik di CH maupun AV.. penyelesaian..pada saat TV standby teg B+ terukur 115v..pada saat tv start..teg B+ terukur drop jadi 90v , teg vertikal ke yoke juga drop jadi 7v yg seharusnya 12v... usut punya usut ternyata Q840=Tl431 terukur shot sedikit... setelah pergantian TR tersebut tv kembali normal....terimakasih semua atas saran dan masukannya.. salam sukses

TV LG PearlBlak 21 inch, Croma = LV76211..Audio=LA42012 Gejala = TV tidak ada suara.. . Dimana tv ini sungguh menantang mumet 77 kelilng...Hapir semua jurus di keluarkan tapi tdk membuah kan hasil...tv masih tetap membisu 77 ribu bahasa.. . langkah yg sy sudah lakukan adalah,, chek VCC audio, ganti ic suara, open TR Mute, Obarak abrik parameter Adjasmen (sermod) penelusuran jalur IN audio ke croma dan Out audio dari Cerma ke in ic audio tapi tdk ada hasil (Tapi Tdk menutup Kemungkinan Master kita yg lebih berpengalaman punya trik lebih menjurus) . tapi sy hanya bisa memberikan TRIK sesuai kemampuan sy,, caranya.. pastikan langkah di atas sudah di lakukan,,,kalau tdk ada hasil.. sediakan sebuah Resistor 0.22.ohm kemudian solder ujung R di pin 63=. FM-FILTER dan ujung satunya solder di pin 1=EXT R IN lalu pin 1 dan pin 2 di jumper . Posisikan sermod di (Send mode=1 set stereo).. selesai,,, somaga bisa berMamfaat..salam sukses

TV panasonic QuintrixF ,  model TC-20Z88 AJ  menggunakan ic single type TDA9381PS Gejala Susah start. .jika start..layar lambat muncul. dan jika start sekitar 30 mnt tv langsung mati standby LED tetatp nyala hijau.. sesekali di serati led nyala merah.. hasil pengecekan ternyata elko C823=470uf/16v kering.. setelah pergantian..elko,,, tv bisa strat tapi gambarnya lama baru muncul..sekitar 20 detik.. raning test ternyata jelang menit 25 ,,tv mati standby... . sy coba buka pin proteknya yaitu pin 36=EHT protect dari ic singlenya dengan membuka dulu solderannya,kemudian tv saya coba nyalakan dan ternyata tetap standby l..  pin 36 pun saya solder kembali dan di lanjutkan dengan pencarian penyebab protek dengan menyisir titik-titik sensor yang lain. Saya buka solderan D520(sensor B+),masih tetep saja kondisinya,saya buka solderan R631 dan D403(sensor tegangan 185V dan ABL))masih sama juga,kemudian saya buka solderan D511 sensor Heater... hasil tetap sama... .hampir Putus ASAMMM...

CARA MUDAH MENGGULUNG ATAU MELILIT ULANG TRAFO E cara mudah Menggulung ulang trafo E    Mengapa sy katakan Mudah,,?  sebab rumusnya sy sendiri yg merumusnya...  sebelumnya sy bingung untuk mengetahui jumlah lilitan pada setiap Trafo... Sy juga sering cari Refrensi di Google ..tapi sayang ..selalu terjadi perbedaan jumlah lilitan dan hasilnya,, kadang trafo menderik... dan rumus yg di ajarkan juga ..kadang susah di ingat . jadi sy berinisiatif untuk mencari rumus yg paling sederhana dan mudah di ingat apalagi bagi pemula. sebelum sy bahas lebih lanjut.. ada baiknya kita perhatikan Gambar skema di bawah ini. . dari hasil gambar skema.. Disitu sy beri tanda panah. warna merah yaitu; Lebar, Tinggi dan Tebal ) dan cara penjumlahannya yaitu;  ( Lebar + Tinggi x Tebal )  Coba perhatikan Gambar.. di situ sy beri tanda garis tengah putus-Putus,, Bermaksud ,agar  Besi Kreen Kiri dan Kanan bisa di aliri tegangan 100vx2 =220v hingga 120v x2.=240v Rumus yg paling m...

Mengatasi TV  Cina Teg B+ Over TV cina W-Com 29 inch... dgn Gejala Teg B+ Over... TV masuk dalam keadaan Mati Total..  Hasil pengecekan di bagian PSU tdk ada masalah...  Lanjut pengecekan di bagian Horizontal.. sy temukan TR Hor dalam keadaan Tewas.. sy coba ganti TR Hor dgn tipe D2499,, kemudian tv sy on... Terakkkkk terakkk Platakkkkkkk,,,, buru buru cabut cabut steker kontak.... sy lihat ic Vertikal tinggal Besi.. sedangkan nomor nya entah terlempar kemana..hadehhh sy lepas ic vertikal LA78040 dan TR hor D2499,,, sy coba on tv,,, sambil ukur tek B+... ternyata Jarum tester tdk berhenti di skala 200v...pantes ic vertikal meledak.. untung elko 160v gak meledak..hehhehee.. Pemeriksaan di bagian Primer yaitu Transistor A1015, Copler,  Zener C1815 tdk ada masalah.... pengecekan berlanjut di bagian Trinport VR B+.. di sini ada kejanggalan.. sebab VR di putar  sepertinya tdk pengaruh / tdk berfungsi.  Pemeriksaan di bagian pendukungnya,,, sy temukan R552=47k da...

TV Polytron 21 inch, jenis 123 layar cembung. . gejala= start pertama gambar dan suara normal..lama2 gambar jadi blanking putih layar ikut berkedip LED power juga ikutan kedip.. . langkah pertama penyolderan ulang di semua blog tapi tdk membuahkan hasil.....TEG juga tdk ada yg goyang.. . ubek ubek sambil sruput kopi..akhirnya''''' ternyata kerusakan ada di area regulator teg 5v... hasil penelitian selama 1 jam lebih.... ditemukan teg 8v yang mensubplay TR T505 dan T504 berdenyut naik turun dari 6v ke 8v kemudian turun lagi 6v... mana kala teg out 5v nya tdk goyang....ternyata pengecekan pertama salah..sebab sy langsung bagian out 5v nya... pantas tdk ada hasil.... . sy buka T505 dan T504..sy ukur ternyata normal... kemudian lanjut dioda penyerah yaitu D510 sy copot,,sy test ternyata masih bagus.. lanjut pada elko yaitu C514 sy chek dgn ESR ternyata menyusut... elko pun sy ganti dgn nilai 1000uf/25v... tdk lupa juga sy ganti elko C505 dgn nilai 100uf/100v.... setelah...

TV Panasonic QuantrixF Casis TNP 4NA001, ic TDA9831xx gejala ; tv tidak bisa start/Protek... jika tv di on Led nyala hijau.. dalam wktu 30 dtk terlihat led kedip merah ke hijau... . pengecekan pertama.. di bagian solderan.. sambil ukur teg B+ 90v normal teg 5v juga normal...sy coba lumpuhkan titik protek utama yaitu di pin 36... tapi syg gak ada hasil... berarti ada part yg shot/putus.... . sy chek semua part secara Visual,,, terlihat R508 ujungnya ada tumpukan karat,, sy coba sentuh R tersebut.. waduhh ternyata udah kropos putus..sy jadi tambah mumet sebab sy tdk tau nilai R tersebut apalagi Skemanya gk punya.... . sambil tanya rekan2 lain tentang nilai R tersebut,,ternyata nilainya 1k,, tapi sy gak punya stok R tersebut apalagi Rnya yg jenis tahan panas... jadi sy terpaksa mempararel 3 buah R 4k6/2wt hingga nilainya jadi 1k2 is ok.. . tv sy coba start..tapi syg ,,tv hidup sesaat lalu mati protek led juga kedip2.. sy chek elko C832=16v/470uf ternyata kering.. sy ganti dgn elko 16v/100...

TV LG Ultra Slim 14 Inch... GEJALA.= jika di start..TV langsung mati TOTAL..kalau Posisi StandBy tdk ada masalah... teg B+ 115v is normal... . dari Pengalaman sebelumnya,,, jika gejala demikian biasanya FBT koit/rusak... tapi nyatanya tdk..selepas ganti FBT hasil sama...jika tv Start..led langsung mati total... .sy coba ganti STR w6753..tapi hasil masih sama.... penelusuran pengecekan part di bagian PSU tapi tdk ada yg bermasalah.... . Untuk memastikan biang keroknya di mana ?..seperti biasa sy menggunakan bantuan MODUL GACUN....STR w6753 sy lepas kemudian gacun sy pasang.. Kabel merah di pin 1 dan kabel hitam di pin 2 tempat STR tadi... tv sy on.. sambil mengukur teg B+ sampai pas 110v..kemudian tv sy start,,, platkkk. . kebullll... kebullll kebulll,,, jin langsung keluar dari persembinyiannya hehehheeee... ternyata biangnya adalah ic Vertikal LA78040... tv sy matikan..lalu IC vertikal sy lepas.. tv sy on..sy chek teg vertikal ..ternyata normal yaitu 27v tampa beban... . gacun sy lepa...

TV Polytron Uslim 21 inch...penyebab Elko C802= 2.2uf/160v jebol terus .. Dari hasil tanya Jawab Dgn User... . awal kejadian terdengar bunyi letupan di dalam TV,,kemudian gambar hitam sebelah dan gambar jadi membesar di sebelah kanan ..kemudian tv mati Total... dari hasil diskusi tadi..disini kita sudah bisa menebak blok mana yg rusak.. . setelah casing sy buka.. pertama sy chek TR HOR C6090 shot.. TR sy cabut lalu tv sy on..ternyata led udah nyala.. dan teg B+ terukur 115v is normal... kemudian sy luhat dekat pendingin TR D313 banyak kertas kertas elko... ternyata C802.yg ada tinggal karet dan pin elko.. buka skema..ternyata C802=2.2uf/160v..kemudian sy ganti dgn elko 4.7uf/250v.. TR hor juga sy ganti dgn yg baru.. . tv coba sy start... layar belum sempat membuka.. terdengar dussssssss kebul...kebul..kebul..,,jin pun keluar dari elko 4.7uf/250v..kgkgkkggkkgkgkgk... . lanjut penelusuran.. sy temukan Capasitor C801=300n warna biru..terukur mati... syg sy tdk punya jenis itu yg ada hanya...

TV LG ultra Slim 21 inch.... .Bergaris Horizontal/datar walau ic Vertikal sudah di ganti baru Untuk memecahkan masalah di bagian Vertikal.... yg tdk mau membuka.. Layar hanya bergaris datar.. Teg input Normal..tapi teg ke yoke drop jadi 7.v..yg mana normalnya 12v-13v .. . dari hasil pengecekan teg di skema di atas.. bisa di pastikan Kerusakan = Data Korup/Eror Solusi= Ganti ic Eprom 24c16 atau bisa di Flash ulang.... salam sukses

Alhamdulillah.. Akhirnya TV ini Nyerah juga.setelah bertempur 2 jam.hehehhee/// Tv Sharp AV Multi System Silver Box 20 inch Gejala Matot =ic Croma SMD IXC855wj . Pengecekan TR hor TT2140 shot... setelah TR sy copot... tv sy on ternyata Led udah nyala,,, sy ukur teg B+ 132v tampa beban... . TR Hor sy pasang.. tv sy on... tapi syng led Gak berubah..nyalanya...tekan pwr di remot/ ch di panel.. led tdk bergeming tetap nyalah.. redup... . Chek teg 5v di panel .normal teg regulator 12v juga normal.. yg jelas tv ini mati Standby bukan mati Protek...kemudian sy coba ganti ic regulatornya 090RD1 dgn yg baru,, tapi syng,, tdk ada perubahan,,, tv masih standBy . sy ambil ESR ukur semua elko reg.. tapi semua sehat...akhirnya TV di geser dulu ..kerjakan tv lain...sambil mengerjakan tv lain sambil mikir kerusakan/penyebab tv tersebut gk mau start,,, . sangking penasaran.. TV tersebut sy geser lagi ke meja kerja... menurut analisa sy.. pasti teg 5v yg bermasalah.mungkin perlu di perbesar elkonya... t...

Persamaan/Alternatif lain  .. FBT BSC-29-01N4014C = Dua FOKUS  bisa di ganti Dgn BSC-25-T1010A = Satu Fokus,, caranya ,,pasang Fbt seperti biasa ... pada pin FOKUS pada Coket RGB di satukan saja...{ dari fokus FBT pasang di pin fokus 1 pada soket RGB kemudian Jamper Kabel dari PIN fokus 1 ke pin Fokus 2..} moga bermamfaat..salam sukses

Sulusi & Trik . gambar AV tidak ada mengatasi keruskan TV sharp PIccolo yg hanya mempunya AV di bagian Depan ...DGN ic Micom IXC927wj.... AV IN 1 ada di pin 33 manakala AV in 2 di pin 68 tdk di Fungsikan Casis ini rawan Rusak di bagian Vidio IN nya...aslias tdk ada gambar..selain menganti IC Micom... ada baik nya ikuti trik yang sudah sy lakukan dan hasilnya 100% berhasil'' . sebelumnya Praktek sy tdk jadi/Gagal.. yaitu.. sy menCUT jalur yg masuk ke AV 1.lalu sy alihkan ke AV 2 dgn memasang elko  iuf/50v di jalur AV2 sebab C nya di biarkan kosong.. lalu sy masuk sermod UBAH AV1 jadi AV2 ,,hasilnya... gambar ada..tapi tdk Fokus... . lanjut trik kedua,,, yaitu coba mengnurungkan teg 4.2v pada pin 33 agar bisa dapat teg 2.1v.. dengan cara memasang sebuah R 2.2k ke GND hasilnya gambar jernih tapi gambar roling keatas,,, sy coba semua R mulai ukuran 100.ohm samapi 4.7k tapi hasilnya nihil... . trik ke3... udah mumet dgn tumpukan R di atas meja.. sy ambil potensio VR lalu sy samb...

TV Akira .. Digital Sound... 21 inch. . Gejala; hanya standBy tidak mau start... cek Teg B+ 110v ok, Reg Vcc 5v juga ok.. coba solder ulang di semua blok.. tapi tdk ada perubahan.. tiba saatnya ESR Beraksi....hasil pengecekan..sy temukan 3 buah elko yang mati..yaitu... C812= 4,7uf/250v, C006=10uf/50v dan C400= 220uf/16v subplay teg 5V...setelah pergantian ke 3 elko tersebut,,Tv sudah bisa start kembali.... . dari hasil analisa penyebab utama kerusakan tv tdk bisa start adalah... keringnya elko vcc 5v yaitu C400=220uf/16v menyebabkan vcc 5v tidak tdk terfilter dgn baik...untk menjaga ke awetan ..elko 220uf/16v sy ganti dgn nilai 470uf/16.... . T/kasih..n salam Sukses ...

TV Sanyo 14 Inch...model CG14ss1 = Casis = AC8A Gejala = Led indikator kedip2... TEG B+ terukur 115v normalanya 130v Hasil Penelusuran di bagian Skunder ternyata Teg semua berdenyut..naik turun..berbekal skema yg ada sy coba melepas Beban satu2..tapi tdk ada hasil.... . Pengecekan berlanjut di bagian Primery... selepas meng'Apsen part satu2 di area PSU .. sy temukan R607=10.ohm molor jadi 470.ohm... Setelah R tersebut sy ganti,,,, ternyata Teg udah normal =130v.. led juga sudah gk kedip2 lagi... TR hor pun sy pasang.... tv sy start,, Byarrrr tv pun langsung start,,,,, . sebelum kasus di tutup.. terlebih dulu sy tutup Casing tv hingga seperti semula dan Kaburrrrrrrrrrrr..hehehhehee,,salam sukses

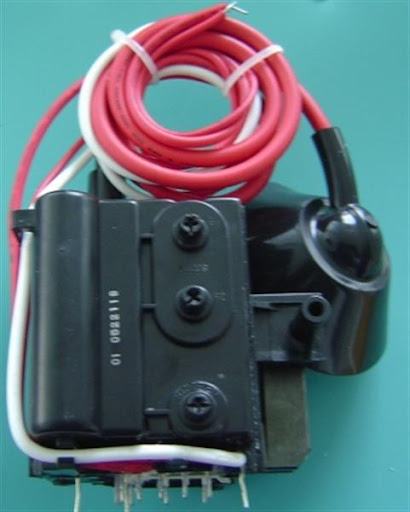

Trik Pengalaman Menganti FBT dgn Tipe Lain kita mabil contoh pada tv cina merk WOW 21 inch dimana kerusakannya.. tv mati total.... setelah pengecekan . di temukan FBT shot dgn Ground... jika nomor FBT masih ada.. itu lebih memudahkan pekerjaan... tapi gimana kalau nomor fbt ya sudah hilang..?.. seprti kasus yg sy tangani no FBT sudah tdk ada.... . Tapi tenang,,,!!!.. cara nya cukup mudah,, tinggal catat urutan pin out fbt nya.. mulai dari pin 1 hinggga pin 10...di sini sy temukan pin 1= Col, 2 = B+, 3 = ?, 4 = ?, 5 = Gnd, 6 = Afc, 7 = Abl, 8 = Ht, 9 = 180v, 10 = Nc dari data di atas.. pin 3 dan 4 ..belum di ketahui..sebab 2 pin tersebut mengarah ke ic Vertikal.. TDA 8351 dari skema ic vertikal tersebut kita suda bisa tau pin 3 &4.. pin 3 fbt masuk di pin 6 ic vertikal manakala pin 4 fbt masuk ke pin 3 ic vertikal...  jadi kita sudah bisa menentukan pin out fbt tersebut yaitu Col, B+, 45v, 16v, GND, Afc, Abl, Ht, 180v, Nc jadi kita tinggal cari FBT yg data pin outnya mirip atau ...

POLYTRON / DIGITEC 20" FCM 20 B 061N  21"JF 0501 - 19577 21" JF0501 - 19584 COL_B+115V_GND_NC_185V_H_NC_ABL_+12V_-12V 21" JF0501-195913 21" FTK-21R011UN Col_B+115V_Gnd_185v_Nc_H_25v_Bcl_12v_Afc POLYTRON lama 14" FCK 14A006 20" FCM2015H 20" FTK21R002 NC_NC_GND_185V_16V_H_24V_ABL_B+115V_COL

SHARP 14"   F0067PE 20"   F60069PE C - B+ 115V - 24V - 16V - NC - AFC - GND - HEATER - 185V - ABL F0147PE C - B+ 115 - GND - 24V - 12V - AFC - 185V - GND - H - ABL F0193 F0194 C - B+ 115 - GND - 40V - 12V - AFC - 185V - GND - H - ABL BSC26-26315 FA060WJ-SA JF0501 - 32601 A071WJ - A BSC25 - 0232A FA104WJ - ZZ C - B+ 125V - GND - 24V - 12V - AFC - 185V - GND - HEATER - ABL FA100 WJ FA116 WJ C - B+ 125V - GND - (+14V) - (-14V) - NC - 180V - GND - H - ABL SHARP F0067PE untuk 14” F0069PE  untuk 21” COL_B+115V_24V_16V_NC_AFC_GND_H_185V_ ABL F0147PE COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL F0193 untuk 14” F0194 untuk 21” Col_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL SHARP picollo BSC26 - 2631S untuk 14’ FA060 WJ - SA JF0501-32601 untuk 21’ A071WJ - A BSC25-0232A  FA104WJZZ COL_B+125V_GND_24V_12V_AFC_185V_GND_H_ABL FA100WJ  untuk 29’ FA116WJ Col_B+125v_Gnd_+14v_-14v_Nc_180v_Gnd_H_Abl Sharp F 0042PE-M 15V_COL_24V_B+_ABL_AFC_GROUND_ NC_180V_H Sharp F 0063PE-M F 0067PE-M...

Bingung cari FBT Sanyo 14 inch seri JF0501-32612 dgn data pin COL_B+_NC_180V_AFC_NC_ABL_NC_H_GROUND tapi tdk ada di pasaran... Akhirnya sy buat keputusan memasang FBT Sharp slim seri BSC 25-0232K dgn data pin. Col_b+125v_gnd_26v_12v_afc_185v_gnd_ht_abl . dari Data pin di atas.. semua kebutuhan teg out pada FBT sanyo semua ada pada FBT sharp slim ini.. yaitu COL_b+_185V_AFC_ABL_ DAN HETER . dari kedua teg out FBT di atas.. semua hampir sama hanya saja susunan pinnya yg berbeda,,, jadi kita hanya memotong dan menyambung jalur sesuai kebutuhan dari casis TV tersebut...muda2han bisa di jadikan bahan dasar,,,, salam Sukses
